常用的層析方法
層析填料是決定拄效的主要因素。 填料應具有的性能是不溶于所使用的流動相中，不使欲分離的物質破壞或分解、惰性大，可逆性強，吸附容量大，同時顆粒直徑范圍要狹．因此在選擇填料時事先應對其性能有充分的了解，下面將按常用填料名稱分類介紹。 1 硅膠層析 （1）性質

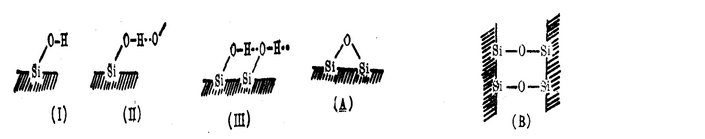

層析硅膠為一多孔性物質，可用通式Si02·xH20表示．它具有多孔性的硅氧環(huán)的交鍵結構，由于其骨架表面具有很多游離(I)、鍵合(Ⅱ)和鍵合—活性(III)狀態(tài)的硅醇基·(silanol)基團它能夠通過氫鍵與極性或不飽和分子相互作用，同時能吸附多量的水分．當加熱活化(100一110℃)時，硅膠表面因氫鍵所吸附的水分能可逆地被除去；但溫度升高**500℃時，硅膠表面的硅醇基進一步脫水縮合轉變?yōu)楣柩跬殒I即硅氧環(huán)表面(A)及稠合環(huán)氧環(huán)烷(B)，從而喪失了因氫鍵吸附水分的活性不再具有吸附劑的性質．若用水處理亦不能恢復其吸附活性

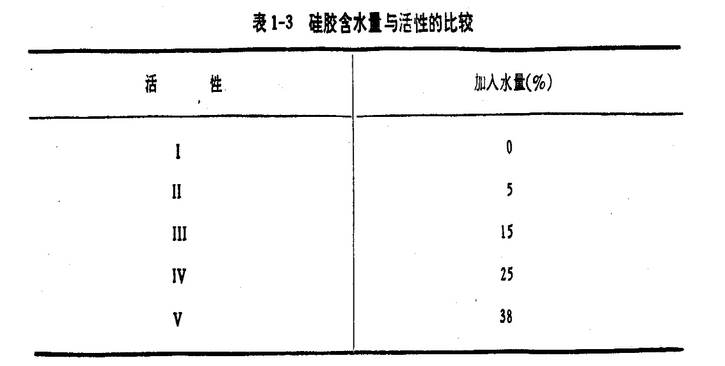

加熱**1100℃時則結合水失盡．由于硅膠的吸附能力與硅羥基數量有關，因此活化時不宜在較高溫度進行，一般在170℃以上即有少量結合水失去．硅膠的吸附性能取決于硅膠中硅羥基的數目，其次是含水量，它隨著水分的增加而降低(表l—3)．若吸水量超過12％，吸附力極弱，不能用作吸附層析，只可用作分配層析的載體．硅膠的表面積、表面結構、微孔體積及微孔半徑均直接影響著層析分離的效果(生產都得測出型號)．另一方面因它具有弱的非特異性吸附，能同樣吸附極性、非極性飽和和不飽和分子，所以硅膠具有吸附層析與分配層析的雙重性．同時硅膠又是一種弱酸，其表面的硅醇基能釋放弱酸性的氫離子，解離常數為10 -6—10 -8，是一種弱酸性陽離子交換劑，當遇到較強的堿性化合物時，則可因離子交換作用而吸附堿性化合物。
硅膠表面的硅羥基能與各種醇如氰乙醇、正辛醇、聚乙二醇在一定溫度下加熱脫水后生成單分子鍵合固定相(Si—O—C型)，與十八烷基三氯硅烷生成烷基化學鍵合相(Si—O—Si—C型)． 另外用S0Cl2將硅膠表面氯化后，與各種有機銨反應生成具有Si—O—Si≡N鍵的各種不同極性基團的化學鍵合相，這大大有助于提高分離選擇，在液相色譜中占有極為重要的地位，并普遍用于高效液相層析．
層析硅膠應是中性無色顆粒，由于制備過程中接觸強酸，常帶有酸性，故在使用前應檢查其水浸液的酸度，不低于pH5時才可使用．否則應用水洗**中性，再在110℃活化24h．在特殊情況下，硅膠須經6N*鹽酸及氯仿等有機溶劑預洗，除去其中所含的鐵離子及有機脂溶性雜質．硅膠在甲醇、水等強極性溶劑中有一定的溶解性，約為0.01％．當溶液在pH9以上則溶解度急劇上升，此點在選擇溶劑時應注意，否則會將流分中溶解硅膠誤認為植物成分． 硅膠層析有時可以加入一種復合試劑，以改良吸附性能，提高分離效果．通常用硝酸銀處理硅膠對不飽和烴類有極好的分離作用．改良吸附劑制備一般用1—10%復合試劑的水或丙酮溶液，與硅膠混勻，待稍干后于110℃干燥即可．
硅膠層析適用范圍廣，能用于非極性化合物也能用于極性化合物，如芳香油，萜類，甾體，生物堿，強心甙，蒽酮類，酸性、酚性化合物，磷脂類，脂肪酸，氨基酸以及一系列合成產物等的分離． (2)層析柱的制備與加樣
硅膠裝柱一般用濕法，即將硅膠混懸于裝柱溶劑中，不斷攪拌，待內中空氣泡除去后，連同溶劑一起傾入層析柱中，層析柱中硅膠段直徑與長度之比一般為1：20—30． 若硅膠的顆粒較細，而粒度分布范圍狹，則可采用短柱(1：5)，這樣不僅增大了截面積，而且也增加了樣品的載量．硅膠**好一次傾入，否則由于不同粒度大小的硅膠沉降速度不一，使硅膠柱有明顯的分段現(xiàn)象，影響分離效果．另亦可采用干法裝往，將所需硅膠一次傾入柱中，然后礅緊**硅膠高度不改變?yōu)橹埂Ｓ蛛x樣品與吸附劑的比例約為1：30—60，若作為分配層析比例應加大，主要根據分離物質的難易采確定．
當采用分配層析時，應先將預先選定的固定相溶劑如水、緩沖液或極性溶劑加入硅膠中，一般比例為1：0.5—1較為適中，攪拌混合均勻，傾入預先選定的移動相溶劑中并激烈攪拌，使兩相互相飽和達到平衡．層析管中事先放入用固定相溶劑劇裂振搖飽和后的移動相，將上述吸著固定相的硅膠按濕法裝柱，不斷輕敲管壁，使均勻緊密．另外亦可采用加硅膠于固定相飽和的移動相中，按濕法裝柱，然后用固定相飽和的流動相通過硅膠拄，使達到層析時穩(wěn)定的平衡條件．
樣品上柱可采取二種方式，如樣品能溶于移動相可用少量移動相溶解，從柱頂加入，盡可能保留加樣色帶狹，再行展開，如樣品難溶于移動相，則可溶于適當的溶劑，拌于干燥硅膠上，待溶劑揮發(fā)盡后，加適量的移動相拌勻再上柱。并在上面覆蓋一薄層純凈的砂，然后用移動相展開 (3)層析溶劑的選擇

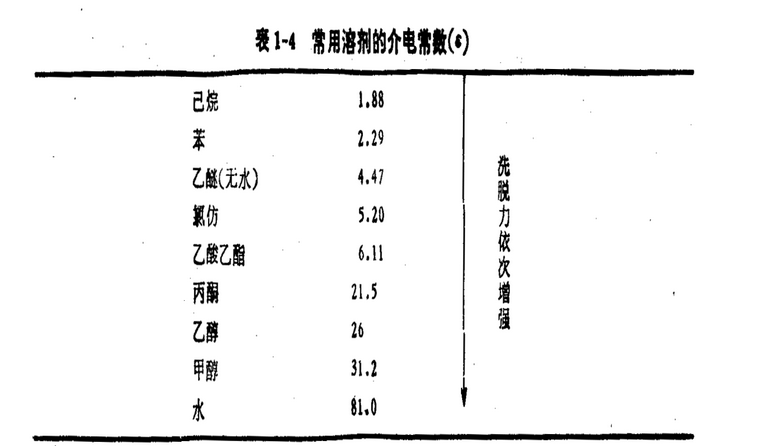

層析過程中溶劑的選擇，對組分分離關系極大．一般沒有可循的規(guī)律．通常是根據物質的極性度采用相應的極性溶劑來洗脫．在實際吸附層析中是采用從低極性逐步遞增極性的梯度洗脫方式．溶劑的洗脫力隨介電常數(表1—4)增高而加大．往往借助于硅膠薄層層析的結果來摸索分離條件，基本上可以套用于柱層析．兩者所不同者在于樣品與硅膠的用量比例，故通常往層析所用的溶劑比薄層層析展開劑極性略偏小．再者可參閱前人分離同類型物質時所用的溶劑系統(tǒng)條件．如采用分配層析可先用紙層析方法探索分離條件．#p#分頁標題#e#
(4)硅膠的再生
硅膠的再生一般可用乙醇或甲醇洗滌，除去溶劑，烘干活化處理即可使用．必要時用 0．5％氫氧化鈉水溶液浸泡洗滌，過濾，水洗，再以5—10％鹽酸浸泡洗滌，后用蒸餾水洗**中性，110℃活化，過篩即可
